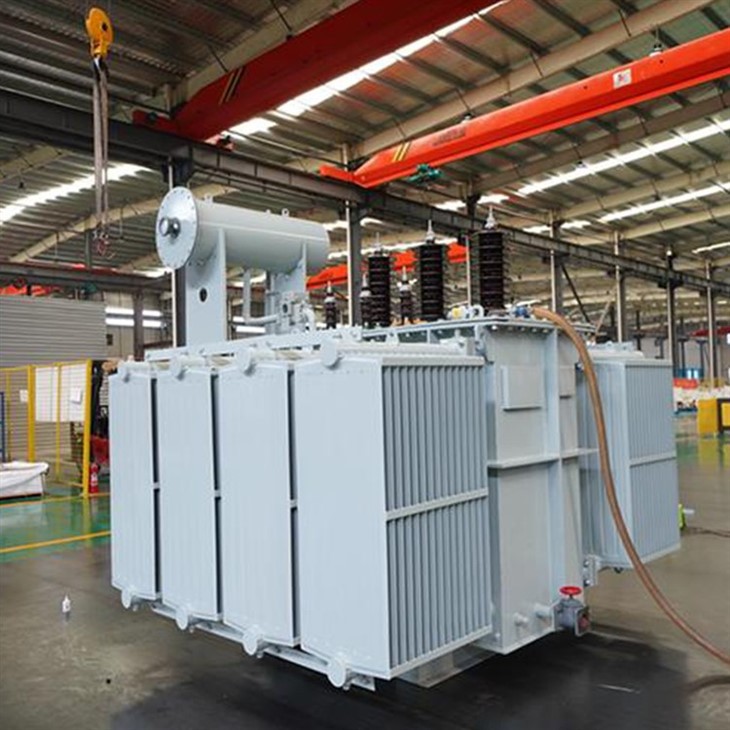

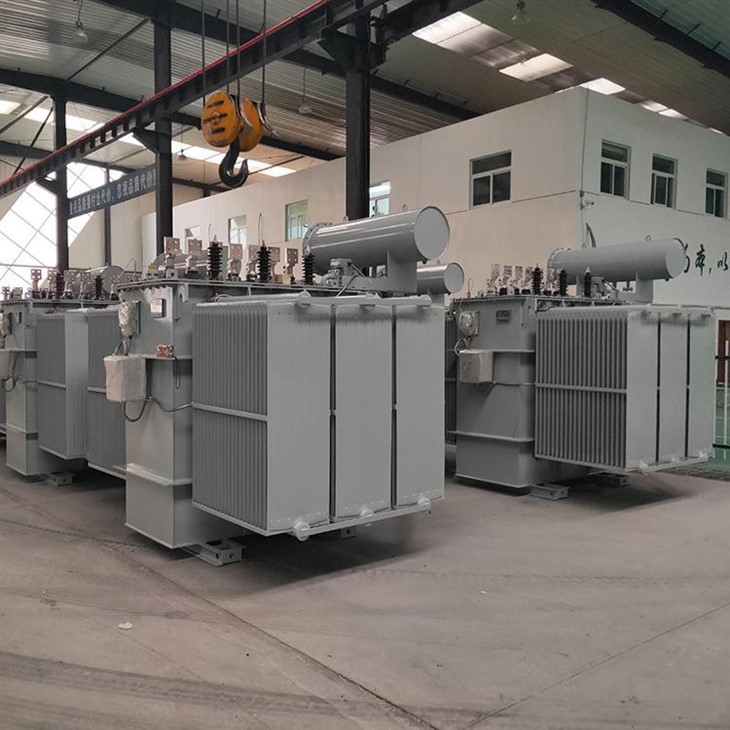

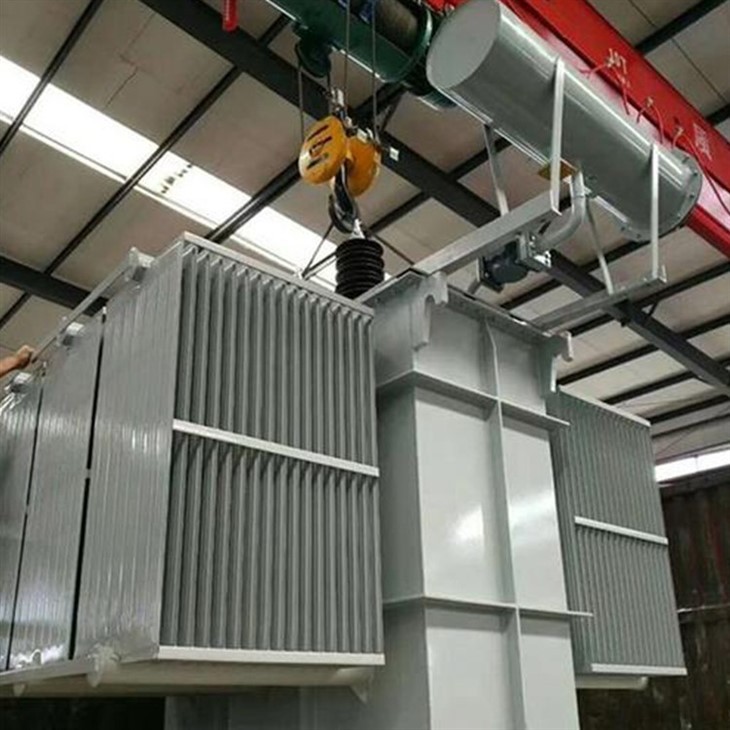

5000 KVA transformators

5000 kVA transformatora specifikācija

5000 kVA transformators ir izturīgs un uzticams jaudas transformators, kas paredzēts lieljaudas rūpnieciskiem lietojumiem. Ar jaudu 5000 kVA tas spēj izturēt lielas slodzes un ir ideāli piemērots lietošanai apakšstacijās, spēkstacijās un rūpnieciskos apstākļos.

Transformatoram ir primārais spriegums 11000 V un sekundārais spriegums 690 V ar YD11 vektoru grupas konfigurāciju. Tam ir trīs fāzes un 50/60 Hz frekvence. Transformatora pretestība ir 6 procenti, un dzesēšanas iespējas ietver ONAN, ONAF un ODAF.

Transformatora temperatūras paaugstināšanās ir 65 grādi / 55 grādi, un tā izolācijas līmenis ir 75 kV (BIL), padarot to ļoti izturīgu pret sprieguma pārspriegumiem. Transformators ir iegremdēts eļļā, un krānu slēdzis ir ārpus ķēdes. Tā aizsardzības pakāpe ir IP23, kas padara to piemērotu lietošanai āra vidē.

Transformators ir ļoti efektīvs, un tā efektivitāte ir 99 procenti. Tas sver 16000 kg, un tā izmēri ir 3750 x 2050 x 2450 mm. Ar savu lielo jaudu, uzticamību un izturību 5000 kVA transformators ir ideāls risinājums lieljaudas rūpnieciskiem lietojumiem.

Eļļas iegremdētā transformatora produkta ievads:

1000kVA un vairāk eļļas iegremdējamiem transformatoriem jābūt aprīkotiem ar āra signāla termometriem un tos var pieslēgt attālinātiem signāliem. 800kVA un augstākie eļļas transformatori jāaprīko ar gāzes relejiem un spiediena aizsardzības ierīcēm, eļļas transformatori zem 800kVA atbilstoši lietošanas prasībām, konsultējoties ar ražotāju, var uzstādīt arī gāzes relejus. Sausie transformatori jāaprīko ar temperatūras mērierīcēm atbilstoši ražotāja prasībām, parasti 630kVA un vairāk transformatoru uzstādīšana. Pilnībā noslēgti eļļas iegremdētie sadales transformatori ar sprieguma klasi 35kV un zemāku un jaudu 31500kVA un mazāku, ieskaitot eļļas iegremdējamo transformatoru, S11 eļļas transformatoru, S13 eļļas iegremdēto strāvas transformatoru, S9, S11, S13, D11, SZ11 , SCB10, SCB11, SCRBH15, SH15-M, KS11, KBSG un citas sērijas transformatoru izstrādājumi. Pilnībā noslēgts eļļas iegremdētais transformators ir pilnībā piepildīts ar eļļas blīvējumu, un gofrētā apvalka eļļas tvertne PIELĀGOJĀ savu elastību eļļas izplešanās dēļ, lai kļūtu par noslēgtu eļļas tvertni. Šāda veida izstrādājumi ir plaši izmantoti pilsētu un lauku elektrotīklu un galveno projektu būvniecībā.

Eļļā iegremdētā transformatora struktūras iezīmes:

1 Augstas kvalitātes auksti velmētas orientētas silīcija tērauda loksnes transformatora serdes izvēle, automātiskā šķērsgriezuma griešanas procesa izmantošana un pakāpju savienojumu (Step-Lap) procesa ražošana, uzlabo magnētiskās plūsmas blīvuma sadalījumu serdes iekšpusē, samazina kodola dinamiskās enerģijas vibrācija, efektīvi samazina troksni, samazina zudumus.

2. Augstas stiprības emaljētas stieples (vai ar papīru pārklātas stieples) tinumu spoles izvēle, cilindra tipa (vai kūka) struktūra, ampēru apgriezienu sadalījums, saprātīga izolācijas struktūra, ar spēcīgu īssavienojuma pretestību.

3. Eļļā iegremdētais transformatora korpuss ir piestiprināts ar vaļīgu konstrukciju, un stiprinājuma daļa ir aprīkota ar pašbloķējošu brīvi necaurlaidīgu uzgriezni, un nav pieņemta piekārta.

Serdes struktūra var nodrošināt, ka tā nav vaļīga, braucot pēc tālsatiksmes transportēšanas.

4. Gofrētās eļļas tvertnes gofrētā loksne aizstāj eļļas uzglabāšanas tvertni, un gofrētā loksne var paplašināties un sarukt, mainoties transformatora eļļas tilpumam.

Transformatoru izolēt no atmosfēras, novērst un palēnināt eļļas un izolācijas mitruma pasliktināšanos, uzlabot darbības uzticamību, normāli darboties bez apkopes.

5. Aprīkots ar "telemetrijas" signāla termometru un spiediena samazināšanas vārstu, uzlabo transformatora darbības uzticamību
