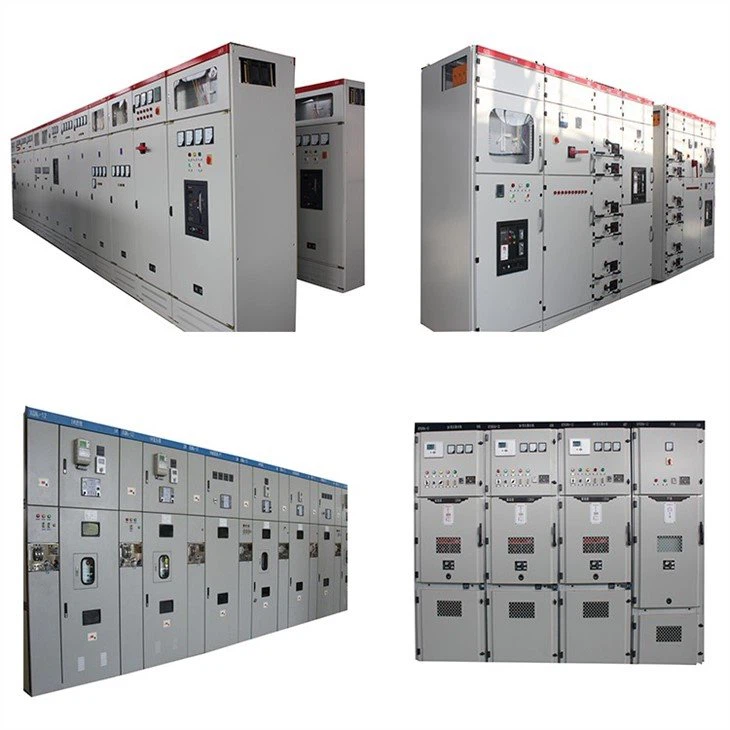

Moduļu augsta sprieguma HV apakšstacijas sadales iekārta

XGN2 tipa modulārais augstsprieguma sadales skapis tiek izmantots, lai saņemtu un sadalītu elektroenerģiju trīsfāzu maiņstrāvas sistēmā ar nominālo spriegumu 3, 6, 10KV un nominālo frekvenci 50HZ, īpaši bieži lietojamiem gadījumiem. Tā kopņu sistēma ir viena kopne (kas var iegūt vienu kopni ar apvedceļu un dubultās kopnes struktūru).

Sadales skapis atbilst nacionālo standartu GB3906 3-35KV maiņstrāvas ar metālu norobežotas sadales iekārtas un starptautiskā standarta IEC298 prasībām, kā arī ir piedāvātas "piecas pretbloķēšanas" funkcijas, piemēram, pretpārrāvuma un aizvēršanās kļūdas dēļ. ķēdes pārtraucējam, pretpārlūšanas un aizvēršanas atvienotāja slēdzim ar slodzi, pretpārrāvumu un aizvēršanas zemējuma vadu/slēdzi ar slodzi, pretaizvēršanas automātisko slēdzi/atvienotāja slēdzi ar zemējuma vadu/slēdzi, pretievadīšanas uzlādes intervāls kļūdas dēļ.

Struktūras apraksts

Sadales iekārta ir no kastes tipa metāla norobežotas fiksētas konstrukcijas, un kabīne sastāv no profiliemun G profili, kas samontēti no vairākām savienojuma daļām. Tas ir sadalīts četros nodalījumos, proti, kopņu nodalījumā. CB nodalījums, dozēšanas nodalījums un kabeļu nodalījums. Detaļu apstrāde jāveic ar CNC štancēšanas mašīnu, CNC liekšanas mašīnu un sarežģītām CNC apstrādē paredzētajām mašīnām. centrs, nodrošinot augstu formas, novietojuma un izmēru precizitāti, ātru un precīzu izgatavošanu, pielāgojamu dažādu iespēju kombinācijai, kas var apmierināt dažādas klientu prasības.

Galvenās iezīmes

1. Kabīnei ir samontēta konstrukcija, bez metināšanas, augsta mehāniskā izturība un māksliniecisks izskats.
2.Aizmugurējā augšējā daļa ir paredzēta GN30-12 rotējošajam atslēgšanas slēdzim un apakšējā daļa GN19-12C atvienošanas slēdzim. Mehāniskā bloķēšanas ierīce, kas tiek darbināta atbilstoši procedūrām, var nodrošināt uzticamu drošības aizsardzību darbiniekiem un aprīkojumam.
3. Pieņemtais galvenais slēdzis ir monobloka tipa, tādas opcijas kā ZN63-12(VS1-12) un VD4-12
4. Obligātā mehāniskā bloķēšanas metode tiek izmantota bloķējumos starp galvenajiem slēdžiem, atvienotājiem un kabīnes durvīm, lai izpildītu "piecu drošības" bloķēšanas funkciju, izbaudot nejaušu kombināciju ar gredzenveida galveno bloku.

Tehniskais parametrs

Csazinieties ar mumslai saņemtu labāko citātu!
